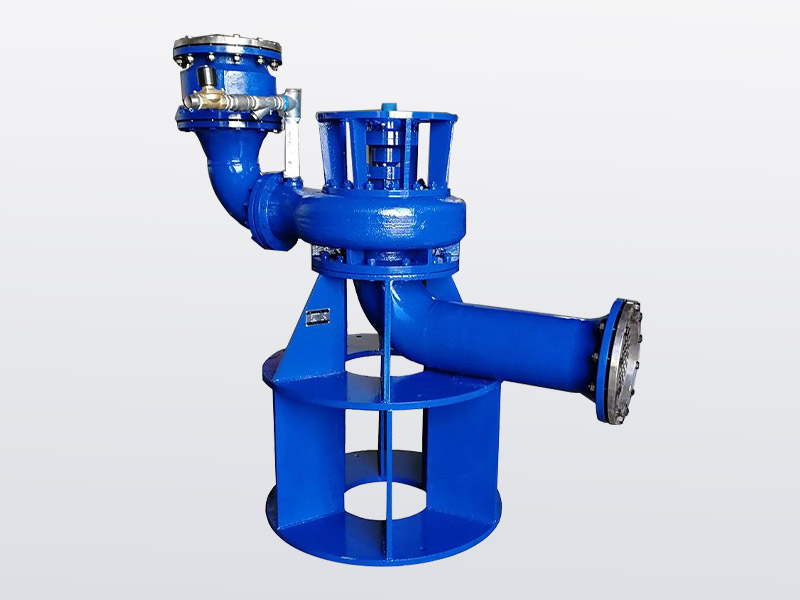

節能型自吸泵

瀏覽量：131

發布時間：2025-07-10

產品描述

一、產品概述

節能型自吸泵由主泵、抽真空裝置、智能傳感器、電磁單向閥和智能控制柜組成。工作原理：接通電源，按下智能電器控制柜啟動按鈕，智能傳感器得電后并檢測介質，當智能感應頭感應不到輸送介質時，由智能傳感器發出一組信號給智能電器控制柜，啟動透平裝置及電磁單向閥；當泵腔及進口管路內的空氣被逐漸排出，輸送介質在大氣壓作用下上升，直至傳感器感應到介質，隨即智能傳感器再次給出反饋信號于智能電器控制柜，由智能電器控制柜發出兩路控制信號，一路給于停止透平裝置并關閉電磁單向閥，另一路給于主泵允許運行啟動控制信號，主泵電器控制柜接收到啟動控制信號后啟動主泵電機，主泵運行出水。

XLJB**節能自吸泵是液下泵，長軸泵、潛污泵、普通自吸泵的理想替代產品，具有較強的適應性。廣泛用于鋼鐵、化工、石油、電力、冶金、環保、建筑、污水處理、制藥等領域。其不同的葉輪模式和材質，可輸送各種濃度的酸、堿、鹽、清水、污水等介質。可根據用戶具體的工況條件采用相應的材質制造。

產品型號意義：

二、產品說明

1、節能，水泵采用井口式安裝，進口無彎道，減少彎道損失，水泵采用好的水力模型，與普通自吸泵相比，其工作效率提高20%~3%，能效降低20%~30%。

2、機組配套**同步智能真空裝置，自吸時間短。

3、整機使用壽命長，葉輪、蝸殼、泵軸采用特種合金材料生產制作，為確保葉輪與蝸殼的配合，水泵性能達到很好狀態，該泵在葉輪與蝸殼配合處裝有可更換式特制合金口環，更能延長水泵的使用壽命，泵軸設有軸套，軸與介質不接觸，可確保軸不會被腐蝕，整機運行壽命是液下泵、潛污泵的8-10倍。

4、水泵的機械密封設有冷卻水管，通過清潔介質冷卻，不接觸工作介質，另配有密封減壓結構，因此水泵在所抽含雜質較多，工況較惡劣的情況下（如氧化鐵屑等易磨損雜質時）大大提高了機械密封的使用壽命。對于抽取清潔介質，也可采用介質自冷卻。

5、水泵安裝完成后，可直接啟動，無需加引水。

6、配套智能控制系統，可控制水泵根據水池中水位高低，自控開停水泵，可實現無人檢測，自動運行，節約管理費用。同時智能控制系統用機旁操作和遠程控制功能，用戶使用更方便。

7、水泵軸向長度短，檢修方便，無需較高檢修空間和大型起吊設備。

三、性能參數

規格型號	轉速 r/min	流量 m³/h	揚程m	軸功率 kW	效率 %	配套功率 KW	允許吸深≤m
50XLJB-125	2900	7	17	0.78	47	1.5	4
		11	16	0.9	57
		14	14	1.01	54
	2900	3.75	20.5	0.91	23	1.5	4
		6.3	20	1.07	32
		7.5	19	1.14	35
	2900	7.1	24	1.16	40	2.2	4
		10	23	1.33	47
		13	21	1.51	48
	2900	7.5	22	0.96	47	2.2	4
		12.5	20	1.13	60
		15	18.5	1.26	60
50XLJB-160	2900	7.5	34.3	1.59	44	3	4
		12.5	32	2.02	54
		15	29.6	2.16	56
	2900	6.8	28.4	1.27	41.5	3	4
		11.4	26.6	1.59	52
		13.7	24.6	1.73	53
	2900	6.1	22.5	0.95	39	2.2	4
		10.1	21.0	1.16	50
		12.2	19.4	1.26	51
50XLJB-200	2900	7.5	52.5	2.82	38	5.5	4
		12.5	50.0	3.54	48
		15	48.0	3.95	51
	2900	7.3	49.4	2.61	37.5	5.5	4
		12.1	47.0	3.30	47
		14.6	45.1	3.58	50
	2900	7.0	45.3	2.33	37	4	4
		11.7	43.2	2.96	46.2
		14.0	41.5	3.20	49.2
50XLJB-200	2900	6.5	39.6	1.95	36	4	4
		10.9	37.7	2.47	45.2
		13.0	36.2	2.67	48.2
50XLJB-200	2900	7.5	82.0	5.87	28.5	11	4
		12.5	80	7.16	38
		15.0	78.5	7.83	41
	2900	7.0	70.6	4.78	28	11	4
		11.6	68.9	5.80	37.5
		13.9	67.6	6.41	40
	2900	6.5	61.2	3.93	27.5	7.5	4
		10.8	59.7	4.84	36.3
		13.0	58.6	5.30	39
65XLJB-125	2900	15.0	21.8	1.54	58	3	4
		25.0	20.0	1.97	69
		30.0	18.5	2.22	68
	2900	14.1	19.2	1.33	55	3	4
		23.5	17.6	1.68	67
		28.2	16.3	1.89	66
	2900	13.2	16.8	1.19	50.5	2.2	4
		21.9	15.4	1.48	62
		26.3	14.2	1.67	61

規格型號	轉速 r/min	流量 m³/h	揚程 m	軸功率 kW	效率 %	配套功率KW	允許吸深≤m
65XLJB-125	2900	11.3	12.4	0.88	43.5	2.2	4
		18.9	11.4	1.10	53
		22.6	10.5	1.25	52
65XLJB-160	2900	15.0	35.0	2.65	54	5.5	4
		25.0	32.0	3.35	65
		30.0	30.0	3.71	66
	2900	14.1	30.8	2.25	52.5	4	4
		23.5	28.2	2.86	63
		28.2	26.4	3.16	64
	2900	13.0	26.1	1.86	49.5	4	4
		21.6	23.9	2.42	58
		25.9	22.4	2.68	49
65XLJB-200	2900	15.0	53.0	4.42	49	7.5	4
		25.0	50.0	5.67	60
		30.0	47.0	6.29	61
	2900	14.3	47.8	3.81	48.7	7.5	4
		23.8	45.1	4.91	59.5
		28.5	42.4	5.44	60.5
	2900	13.5	42.9	3.27	48.3	5.5	4
		22.5	40.5	4.21	59
		27.0	38.1	4.67	60
	2900	12.8	38.3	2.77	48	5.5	4
		21.3	36.1	3.64	57.5
		25.5	34.0	4.00	59
65XLJB-250	2900	15.0	82.0	9.05	37	15	4
		25.0	80.0	10.9	50
		30.0	78.0	12.0	53
	2900	14.1	72.0	7.55	36.5	15	4
		23.4	70.2	9.14	49
		28.1	68.5	10.0	52.4
	2900	13.1	62.7	6.22	36	11	4
		21.9	61.1	7.64	47.6
		26.2	59.6	8.34	51
	2900	12.3	55.0	5.18	35.5	11	4
		20.5	53.7	6.46	46.3
		24.6	52.3	7.04	49.7
65XLJB-315	2900	15.0	127	18.5	28	30	4
		25.0	125	21.3	40
		30.0	123	22.8	44
	2900	14.0	111	15.0	28	22	4
		23.3	109	17.5	39.5
		28.0	107	18.5	43.5

規格型號	轉速 r/min	流量m³/h	揚程 m	軸功率 kW	效率 %	配套功率 KW	允許吸深≤m
65XLJB-315	2900	13.1	97.5	12.5	28	18.5	4
		21.9	96.0	14.7	39
		26.3	94.4	15.74	43
80XLJB-125	2900	30.0	22.5	2.87	64	5.5	5
		50.0	20	3.63	75
		60.0	18	3.98	74
	2900	28.7	20.6	2.56	63	5.5	5
		47.9	18.3	3.27	73
		57.4	16.5	3.56	72.5
	2900	26.1	17.1	2.01	60.5	4	5
		43.6	15.2	2.59	69.5
		52.3	13.7	2.84	68.5
	2900	23.1	13.4	1.45	58	3	5
		38.6	11.9	1.91	65.5
		46.3	10.7	2.09	64.5
80XLJB-160	2900	30	36	4.82	61	7.5	5
		50	32	5.97	73
		60	29	6.59	72
	2900	28.2	31.7	4.05	60	7.5	5
		46.9	28.2	5.07	71
		56.3	25.5	5.59	70
	2900	25.9	26.9	3.21	59	5.5	5
		43.2	23.9	4.20	67
		51.9	21.7	4.63	66
80XLJB-250	2900	30	84	13.2	52	22	5
		50	80	17.3	63
		60	75	19.2	64
	2900	28.3	74.9	11.0	52.3	22	5
		47.2	71.3	14.6	62.6
		56.6	68.8	16.1	64
	2900	26.6	66.2	9.1	52.3	18.5	5
		44.4	63.1	12.3	62.2
		53.3	59.1	13.4	64
80XLJB-315	2900	30	128	25.5	41	37	5
		50	125	31.5	54
		60	123	35.5	57
	2900	28.0	112	20.7	41	37	5
		46.7	109	25.9	53.5
		56.0	107	28.2	56.7
	2900	26.3	98.3	17.2	41	30	5
		43.8	96.0	21.6	53
		52.6	94.4	24.0	56

規格型號	轉速 r/min	流量 m³/h	揚程 m	軸功率 kW	效率%	配套功率KW	允許吸深≤m
100XLJB-125	2900	60	24	5.86	67	11	4
		100	20	7.0	78
		120	16.5	7.28	74
	2900	56.6	21.3	5.17	63.5	11	5
		94.2	17.8	6.05	73
		113	14.7	6.45	70
	2900	53.5	19.1	4.64	60	7.5	5
		89.2	15.9	5.52	70
		107	13.1	5.89	65
	2900	47.9	15.0	3.57	54.5	5.5	5
		79.1	12.5	4.22	64
		95.0	10.3	4.28	62.5
100XLJB-160	2900	60	36	8.42	70	15	5
		100	32	11.2	78
		120	28	12.2	75
	2900	56.9	32.4	7.19	69.7	15	5
		94.8	28.8	9.58	77.5
		114	25.2	10.5	74.2
	2900	53.4	28.5	5.99	69.3	11	5
		89.0	25.4	8.02	76.6
		107	22.2	8.75	73.8
	2900	50.6	25.6	5.12	69	11	5
		84.4	22.8	6.89	76
		101	19.9	7.48	73.5
100XLJB-200	2900	60	54	13.6	65	22	5
		100	50	17.9	76
		120	47	19.9	77
	2900	56.4	47.8	11.3	65	22	5
		94.1	44.2	14.8	76.5
		113	41.6	16.6	77
	2900	53.5	42.9	9.6	65	18.5	5
		89.1	39.7	12.9	74.5
		107	37.3	14.3	76
	2900	50.5	38.3	8.09	65	15	5
		84.2	35.4	11.1	73
		101	33.3	12.2	75
100XLJB-250	2900	60	87	23.4	61	37	5
		100	80	30.3	72
		120	74.5	33.3	73
	2900	56.0	75.8	19.4	59.5	37	5
		93.3	69.7	25.6	70
		112	64.9	28.1	70.5

規格型號	轉速 r/min	流量 m³/h	揚程m	軸功率kW	效率%	配套功率KW	允許吸深 ≤m
100XLJB-250	2900	52.2	65.9	16.6	56.5	30	4
		87.1	60.6	21.8	66
		104	56.5	24.0	67
	2900	48.5	56.8	14.1	53	30	5
		80.8	52.2	18.3	63
		96.6	48.6	20.1	67
100XLJB-315	2900	60	133	39.6	55	75	5
		100	125	51.6	66
		120	118	57.5	67
	2900	56	116	32.1	55	55	5
		93.3	109	42.5	65
		112	103	47.5	66
	2900	52.6	102	26.6	55	45	5
		87.6	96	35.5	64.5
		105	90.6	39.9	65
125XLJB-160	2900	105	42.8	16.9	72	30	4
		174	38	22.6	80
		209	33.3	24.6	77
	2900	96	36	13.1	72	22	4
		160	32	17.5	80
		192	28	19.0	77
	2900	89.8	31.5	11.0	70	18.5	5
		150	28	14.7	78
		180	24.5	16.0	75
	2900	83.1	27	8.99	68	15	5
		139	24	11.9	76
		166	21	13.0	73
	1450	52.3	10.7	2.21	69	4	6
		87.2	9.5	2.93	77
		105	8.31	3.20	74
	1450	48	9	1.71	69	3	6
		80	8	2.26	77
		96	7	2.47	74
125XLJB-200	2900	105	66	28.6	66	45	5
		175	60	35.8	80
		210	55.2	40.5	78
	2900	96	55	21.8	66	37	5
		160	50	27.2	80
		192	46	30.8	78
125XLJB-200	2900	90.1	48.4	18.3	65	30	5
		150	44	22.8	79
		180	40.5	25.8	77

規格型號	轉速r/min	流量m³/h	揚程m	軸功率 kW	效率 %	配套功率KW	允許吸深≤m
125XLJB-200	1450	52.6	16.5	3.75	63	5.5	6
		57.6	15	4.65	77
		105	13.8	5.27	75
	1450	48	13.6	2.85	63	4	5
		80	12.5	3.54	77
		96	11.5	4.0	75
	1450	45.0	12.1	2.39	62	4	5
		75.1	11	2.96	76
		90.1	1.1	3.35	74
125XLJB-200	2900	103	100	43.2	65	75	5
		172	92	55.8	77
		206	84	63.9	74
	2900	96	87	35.0	65	55	5
		160	80	45.3	77
		192	73	51.6	74
	2900	89.8	76.1	29.1	64	45	5
		150	70	37.5	76
		180	63.9	42.8	73
	1450	51.5	25	5.66	62	11	6
		85.8	23	7.26	74
		103	21.3	8.48	71
	1450	48	21.8	4.59	62	7.5	6
		80	20	5.89	74
		96	18.3	6.72	71
	1450	44.9	19.0	3.81	61	5.5	6
		74.8	17.5	4.89	73
		89.8	16.0	5.58	70
125XLJB-250	2900	100	145	68.0	58	110	5
		167	136	84.7	73
		200	129	96.7	73
125XLJB-250	2900	96	133	60.0	58	90	5
		160	125	74.6	73
		192	119	85.2	73
	2900	91.7	121	53.1	57	90	5
		153	114	65.9	72
		183	109	75.3	72
	2900	87.1	110	46.4	56	75	5
		145	103	57.4	71
		174	98.1	65.6	71
	1450	49.5	35.6	8.74	55	15	6
		82.5	34	10.9	70
		99	31.9	12.3	70

規格型號	轉速 r/min	流量 m³/h	揚程 m	軸功率kW	效率%	配套功率KW	允許吸深≤m
125XLJB-250	1450	48	33.5	7.96	55	15	6
		80	32	9.96	70
		96	30	11.2	70
	1450	45.3	29.8	6.68	54	11	6
		75.5	28.5	8.49	69
		90.6	26.7	9.55	69
	1450	43.1	27.0	5.98	53	11	6
		71.8	25.8	7.40	68
		86.1	24.1	8.33	68
125XLJB-250	2900	120	57.5	28.0	67	45	5
		200	50	33.6	81
		240	44.5	36.4	80
	2900	111	49.3	23.1	64.5	37	5
		185	42.9	27.7	78
		222	38.2	30.0	77
	2900	103	42.6	19.2	62.5	30	5
		172	37.1	23.2	75
		207	33.0	25.2	74
125XLJB-250D	1450	60	14.5	3.83	62	5.5	6
		100	12.5	4.48	76
		120	11	4.79	75
125XLJB-250D	1450	55.6	12.4	3.08	61	5.5	6
		92.6	10.7	3.68	73.5
		111	9.4	3.91	73
	1450	51.7	10.8	2.61	58	4	6
		86.1	9.3	3.11	70
		103	8.2	3.33	69
125XLJB-315	2900	120	87	43.0	66	75	5
		200	80	55.9	78
		240	72	62.8	75
	2900	112	75.8	35.0	66	75	5
		187	69.7	45.3	78.2
		224	62.7	52.1	73.6
	2900	104	65.6	28.4	66	55	5
		174	60.6	36.9	78
		209	54.6	42.5	73
125XLJB-315D	1450	60	21.5	5.59	63	11	6
		100	20	7.17	76
		120	18.5	7.84	77
	1450	56	18.7	4.53	63	7.5	6
		93.3	17.4	5.83	76
		112	16.1	6.38	77

規格型號	轉速 r/min	流量m³/h	揚程m	軸功率kW	效率%	配套功率 KW	允許吸深 ≤m
125XLJB-315D	1450	52.2	16.3	3.68	63	5.5	6
		87.1	15.2	4.76	75.5
		104	14.0	5.19	76.8
125XLJB-315D	1450	60	33.5	9.4	58	15	6
		100	32	11.9	73
		32	30.5	13.5	74
	1450	56.2	29.4	8.04	56	15	6
		93.7	28.1	10.0	71.5
		112	26.8	11.3	72.5
	1450	52.2	25.4	6.69	54	11	6
		87.1	24.3	8.28	69.5
		104	23.1	9.33	70.5
125XLJB-400D	1450	60	52	16.1	53	30	6
		100	50	21.0	65
		120	48.5	23.6	67
125XLJB-400D	1450	56.4	45.9	13.3	53	22	6
		93.9	44.1	17.4	65
		113	42.8	19.7	66.8
	1450	52.3	39.4	10.6	53	18.5	6
		87.1	37.9	13.9	64.7
		105	36.8	15.7	66.5
150XLJB-200	1450	120	14.5	6.87	71	11	6
		200	12.5	8.4	83
		240	11	9.3	80
	1450	111	12.2	5.4	68	7.5	6
		185	10.7	7.0	79
		222	9.2	7.5	76
150XLJB-250	1450	120	23.2	10.7	71	18.5	6
		200	20	13.5	81
		240	17.0	14.3	78
	1450	112	20.2	9.0	68.5	15	6
		187	17.4	11.5	77
		224	14.8	12.0	75
	1450	103	16.9	7.3	64.5	11	6
		171	14.6	9.1	75
		205	12.4	9.8	71
150XLJB-315	1450	120	34	15.9	70	30	6
		200	32	22.1	79
		240	29	23.7	80
	1450	112	29.6	13.0	69	22	6
		186	27.8	18.0	78.7
		224	25.2	19.4	79

規格型號	轉速 r/min	流量 m³/h	揚程m	軸功率 kW	效率 %	配套功率 KW	允許吸深≤m
150XLJB-315	1450	104	25.6	10.7	68	18.5	6
		174	24.1	14.7	77.7
		208	21.8	15.9	78
150XLJB-400	1450	120	53	27.9	62	45	6
		200	50	36.6	75
		240	46	40.6	74
	1450	112	46.1	22.6	62	37	6
		186	43.5	29.4	74.5
		224	40.1	32.9	73
	1450	105	40.3	18.5	62	30	6
		174	38.0	22.4	74
		209	35.0	27.5	72.4
200XLJB-250	1450	240	25	23.7	69	37	6
		400	22	29.1	82.5
		460	20	30.6	82
	1450	223	21.5	19.5	67	30	6
		371	20	23.9	80
		427	17.5	25.2	79.5
	1450	207	18.6	16.0	65.4	22	6
		345	16.4	19.8	77.5
		397	14.9	20.9	77
	1450	190	15.7	12.7	64.4	18.5	6
		317	13.8	16.2	74
		365	12.6	17.0	73.5
200XLJB-315	1450	240	37	34.6	70	45	6
		400	32	42.5	82
		460	28.5	44.5	80
	1450	219	30.9	27.2	68	37	6
		369	26.7	35.0	76.2
		420	23.8	36.4	75
	1450	198	25.2	22.1	61.5	30	6
		330	21.8	28.3	69.3
		380	19.4	29.1	69
200XLJB-400	1450	240	55	48.6	74	75	6
		400	50	67.2	81
		460	45	74.5	76
	1450	224	47.7	39.8	73	75	6
		373	43.4	55.2	79.8
		429	39.1	62.0	73.5
	1450	209	41.7	33.0	72	55	6
		348	37.9	45.8	78.6
		401	34.1	51.7	72

規格型號	轉速 r/min	流量 m³/h	揚程m	軸功率 kW	效率 %	配套功率 KW	允許吸深≤m
250XLJB-315	1480	380	41	59.7	71	90	5
		630	38	77.1	84.5
		760	35	86.2	84
	1480	380	35.5	51.7	71	75	5
		630	32	65.0	84.5
		760	29	71.4	84
	1480	360	31.6	44.6	69.5	75	5
		590	28.5	55.1	83
		720	25.8	61.3	82.5
	1480	340	27.7	37.4	68.5	55	5
		560	25.0	46.5	82
		670	22.6	50.6	81.5
250XLJB-400	1480	380	56.3	82.3	71	132	5
		630	54.5	110.6	84.5
		760	51.6	129.2	82.5
	1480	380	52	75.8	71	132	5
		630	50	101.5	84.5
		760	46.7	117.1	82.5
	1480	360	46.8	66	69.5	110	5
		600	45	88.6	83
		720	42	101.6	81
	1480	340	41.6	56.2	68.5	90	5
		560	40	74.4	82
		680	37.4	86.5	80
300XLJB-500	1480	474	68	124.9	70	185	5
		790	61	156.2	84
		972	53	175.4	80
	1450	450	61	110.2	68	160	5
		751	55	135.9	82
		923	47	151.6	78
350XLJB-400	1450	830	42	119	76	160	7
		1050	35	124	81
		1180	32	147	70
400XLJB-450	1450	1700	20	101	78	160	7
		2085	15	107	80
		2300	12	113	70

上一篇:鋼廠旋流井自吸泵下一篇:沒有了返回列表

自吸泵

Products

節能型自吸泵

瀏覽量：131

產品描述

網站首頁

聯系電話

聯系方式

產品展示
